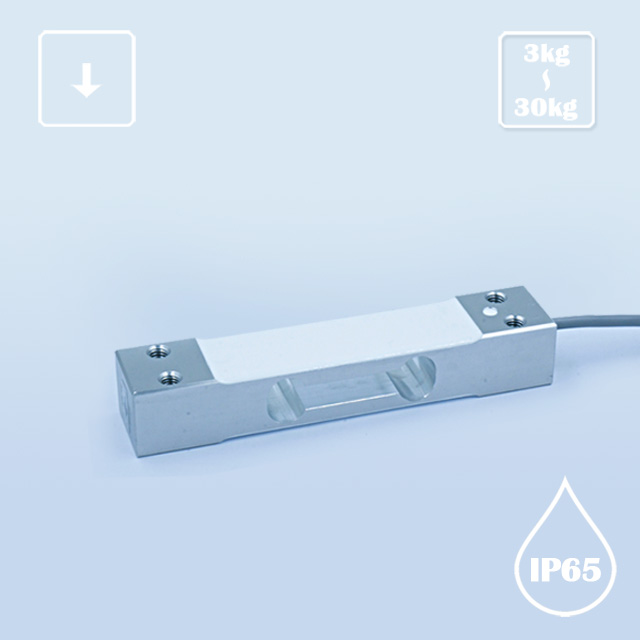

R127 称重传感器

广泛适用于电子秤,计数秤,电子天平及工业称重系统。
材质:
定义:
状态:
数量:
  • R127

  • Right

  • 称重

  • 1N〜100N  100N〜1000N

  • IP65

产品描述



安装尺寸


R127 安装图纸








参数表


参数

Specifications

技术指标 / Technique

额定量程

Capacity

3,6,10,20,30 kg

精度

Accuracy

C3

零点平衡

Zero Balance

2.0±10% mV/V

非线性

Non-linearity

±2% F.S.

滞后误差

Hysteresis Error

0.015%F.S.

重复性

Repetition

0.015%F.S.

蠕变(30分钟)

Creep (30 min)

0.017%F.S.

温度对灵敏度漂移

Temp. effect on sensitivity (TKc)

0.02%F.S. / 10℃

温度对零点漂移

Temp. effect on zero balance (TKo)

0.02%F.S. / 10℃

输入电阻

Input Resistance

405±10 Ω

输出电阻

Output Resistance

350±5 Ω

绝缘电阻

Insulating Resistance

≥5000MΩ/ 100VDC

激励电压

Excitation Voltage

5~15 V

最大激励电压

Max. excitation Voltage

20 V

温度补偿范围

Compensation Range

-10〜40℃

工作温度范围

Service Temperature Range

-20〜60℃

安全负载

Limit load (E L)

150%F.S.

破坏负载

Breaking load (E d)

300%F.S.

电缆线尺寸

Cable size

φ4×3000 mm

单件重量

Weight (G),approx.

0.25 kg

材料

Material (Measuring element)

Aluminum alloy (铝合金)

保护等级

IP Class

IP65








特点及应用


铝合金材料

精度高,抗偏载能力强

容易安装,IP 65

主要电子秤、计数秤、电子天平及各种工业称重系统等





受力方向


T707-2


配线图


布线规程




下载  R127.pdf
