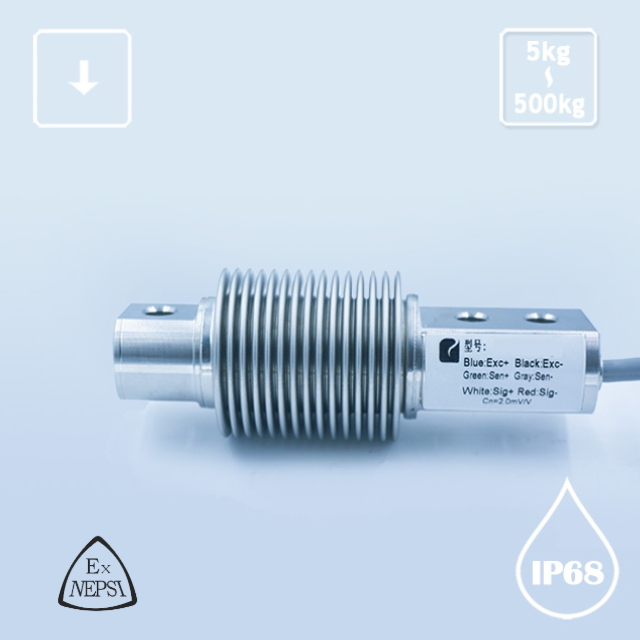

T701 称重传感器

广泛适用于包装秤、料斗秤、各种工业称重系统等。

材质:
外观:
数量:
  • T701
  • Right
  • 称重
  • 100N〜1000N  1KN〜20kN
  • IP66
产品描述



安装尺寸


T701 安装尺寸






参数表


参数


Specifications



技术指标 / Technique


额定量程

Capacity

5,10,20,30,50,100,200,500 kg

灵敏度

Accuracy

C3

零点平衡

Zero Balance

2.0±0.05 mV/V

非线性

Non-linearity

±2% F.S.

滞后误差

Hysteresis Error

0.017% F.S.

重复性

Repetition

0.018% F.S.

蠕变(30分钟)

Creep (30 min)

0.0166% F.S.

温度对灵敏度漂移

Temp. effect on sensitivity (TKc)

0.008% F.S. / 10℃

温度对零点漂移

Temp. effect on zero balance (TKo)

0.0125% F.S. / 10℃

输入电阻

Input resistance

390±5 Ω

输出电阻

Output resistance

350±5 Ω

绝缘电阻

Insulating Resistance

≥5000 MΩ / 100VDC

激励电压

Excitation Voltage

5~15 V

最大激励电压

Max. excitation Voltage

20 V

温度补偿范围

Compensation Range

-10〜40℃

工作温度范围

Service Temperature Range

-30〜70℃

安全负载

Limit load (E L)

150% F.S.

破坏负载

Breaking load (E d)

300% F.S.

电缆线尺寸

Cable size

φ5.4×1500 mm

单件重量

Weight (G),approx.

0.5 kg

材料

Material (Measuring element)

不锈钢 (Stainless Steel)

保护等级

IP Class

IP68






特点及应用


适用于各种环境,IP 68

全焊缝不锈钢式传感器,可以使用在潮湿的环境之中以及在水冲的环境中而保持其特性。

低截面全焊封,高精度的设计使其适合于低台面的平台秤、包装秤、皮带秤以及其它需要密封式传感器的场所。

对于有防爆需求的场所,提供防爆认证作为可选。

两个反馈线可以反馈传感器电压的变化。能够依靠电压的反馈完全补偿因温度引起变化或传感器导线长度变化引起的阻值变化。



受力方向


t701-2





接线方式


布线规程




下载 T701.pdf
