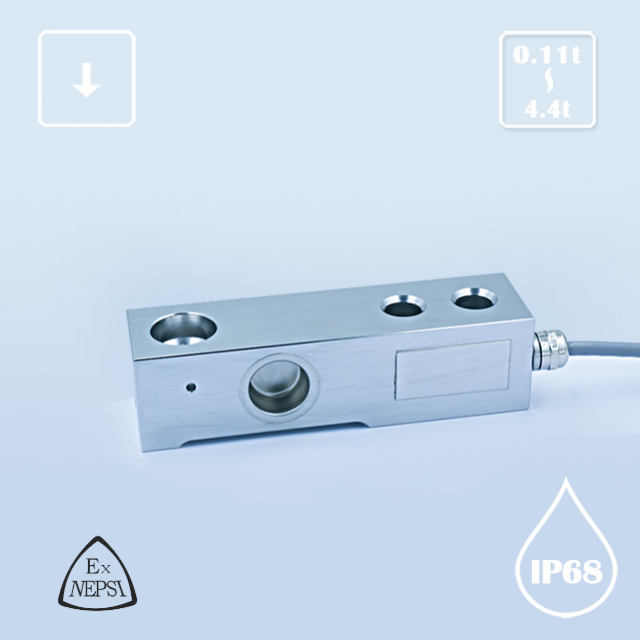

T702 称重传感器

广泛用于包装秤、料斗秤、各种工业称重系统等。

材质:
定义:
数量:
  • T702
  • Right
  • 称重
  • 1KN〜20kN  20 kN以上  0.1~ 5Nm
  • IP68
产品描述



安装尺寸



T702 安装尺寸








参数表


参数

Specifications

技术指标 / Technique

额定量程

Capacity

0.11,0.22,0.55,1.1,1.76,2.2,4.4t

灵敏度

Accuracy

C3

零点平衡

Zero Balance

1.94±0.1% mV/V

非线性

Non-linearity

±2%F.S.

滞后误差

Hysteresis Error

0.017%F.S.

重复性

Repetition

0.017%F.S.

蠕变(30分钟)

Creep (30 min)

0.0166%F.S.

温度对灵敏度漂移

Temp. effect on sensitivity (TKc)

0.014%F.S. / 10℃

温度对零点漂移

Temp. effect on zero balance (TKo)

0.0125%F.S. / 10℃

输入电阻

Input resistance

390±3Ω

输出电阻

Output resistance

350±5Ω

绝缘电阻

Insulating Resistance

≥5000MΩ/ 100VDC

激励电压

Excitation Voltage

5~15V

最大激励电压

Max. excitation Voltage

20V

温度补偿范围

Compensation Range

-10〜40℃

工作温度范围

Service Temperature Range

-30〜70℃

安全负载

Limit load (E L)

150%F.S.

破坏负载

Breaking load (E d)

300%F.S.

电缆线尺寸

Cable size

φ5.4×1500 mm

单件重量

Weight (G),approx.

0.9 kg (0.55~1.76t)

1.6 kg (2.2t)

2.2 kg (4.4t)

材料

Material (Measuring element)

不锈钢 (Stainless Steel)

保护等级

IP Class

IP68







特点及应用


不锈钢材质,稳定性强

适用于各种环境,IP 68

主要用于包装秤,料斗秤,各种工业称重系统






受力方向


t702B-3





接线方式


布线规程




下载 T702.pdf
