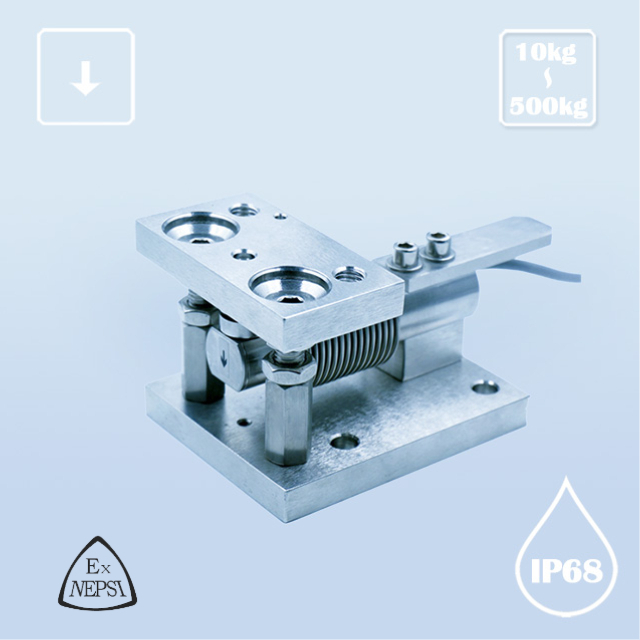

T001 称重模块

不锈钢焊接密封传感器,防护等级IP68可在恶劣环境下使用;
维护方便,节约停机维护时间;
抗偏载,超载能力强,长期稳定性好;
最大量程 500kg;

数量:
  • T001
  • Right
  • 称重模块
  • 20 kN以上
  • IP68
产品描述

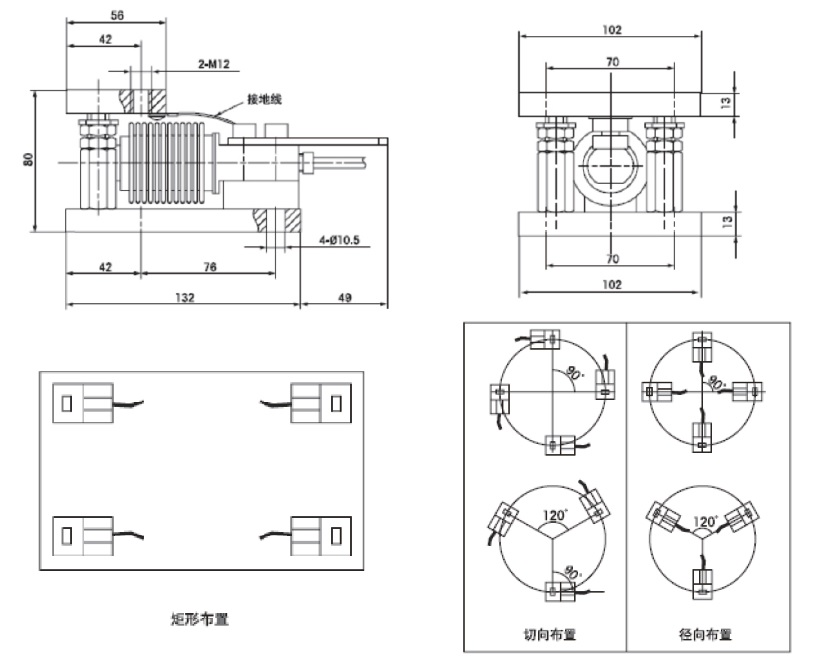

安装尺寸



T001 安装图纸






参数


参数

Specifications

技术指标 / Technique

灵敏度

Sensitivity

2.0±10% mV/V

3.0±10% mV/V

零点平衡

Zero Balance

±2% mV/V

非线性

Non-linearity

0.03 F.S.

滞后误差

Hysteresis Error

0.03% F.S.

重复性

Repetition

0.03% F.S.

蠕变(30分钟)

Creep (30 min)

0.03% F.S.

温度对灵敏度漂移

Temp. effect on sensitivity (TKc)

0.025%F.S. / 10℃

温度对零点漂移

Temp. effect on zero balance (TKo)

0.025%F.S. / 10℃

输入电阻

Input Resistance

385±5 Ω

输出电阻

Output Resistance

350±5 Ω

绝缘电阻

Insulating Resistance

≥5000MΩ/ 100VDC

激励电压

Excitation Voltage

10 V

最大激励电压

Max. excitation Voltage

15 V

温度补偿范围

Compensation Range

-10〜60℃

工作温度范围

Service Temperature Range

-20〜80℃

安全载荷

Limit load (E L)

150% F.S.

破坏负载

Breaking load (E d)

200% F.S.

电缆线尺寸

Cable size

φ5×6000 mm

材料

Material (Measuring element)

不锈钢 (stainless steel)

防护等级

IP Class

IP65 (<500kg)

IP68(≥500kg)






特点及应用


采用不锈钢焊接密封传感器,防护等级IP68可在各种恶劣环境下使用

球形连接件,始终保持模块的垂直称重状态

支撑螺栓,防止设备倾覆

安装简单,快速

维护方便,节约停机维护时间

适用于化工、医药、食品等行业的中小容量反应釜的配料称重控制

不锈钢材质

抗偏载、超载能力强、长期稳定性好

最大量程:500kg

用于各类地上衡、灌装秤、皮带秤、包装秤及工业称重系统





接线方式


布线规程




下载  T001.pdf
