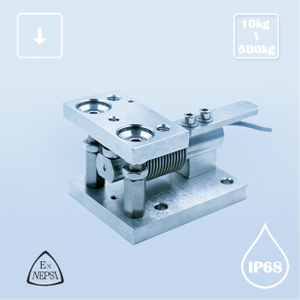

T004 称重模块

小空间测力,防护等级IP67可在恶劣环境下使用
维护方便,节约停机维护时间
抗偏载,超载能力强,长期稳定性好。
状态:
数量:
  • T004

  • Right

  • 称重模块

  • 20 kN以上

  • IP68

产品描述


安装尺寸


T004 安装图纸





参数


参数

Specification

技术指标 / Technique

灵敏度

Sensitivity

2.0±10% mV/V

3.0±10% mV/V

零点平衡

Zero Balance

±2% mV/V

非线性

Non-linearity

0.03 F.S.

滞后误差

Hysteresis Error

0.03% F.S.

重复性

Repetition

0.03% F.S.

蠕变(30分钟)

Creep (30 min)

0.03% F.S.

温度对灵敏度漂移

Temp. effect on sensitivity (TKc)

0.025%F.S. / 10℃

温度对零点漂移

Temp. effect on zero balance (TKo)

0.025%F.S. / 10℃

输入电阻

Input Resistance

385±5 Ω

输出电阻

Output Resistance

350±5 Ω

绝缘电阻

Insulating Resistance

≥5000MΩ/ 100VDC

激励电压

Excitation Voltage

10 V

最大激励电压

Max. excitation Voltage

15 V

温度补偿范围

Compensation Range

-10〜60℃

工作温度范围

Service Temperature Range

-20〜80℃

安全负载

Limit load (E L)

150%F.S.

破坏负载

Breaking load (E d)

200%F.S.

电缆线尺寸

Cable size

φ5×6000 mm

材料

Material (Measuring element)

合金钢或者不锈钢

保护等级

IP Class

IP65 (<500kg)

IP68(≥500kg)






特点及应用


高度低,变形量小

不锈钢材料材料

可定制,防护等级:IP67

适用于各种小空间测力,广泛应用于工业、研发等领域的测量和控制





接线方式


布线规程





下载  T004.pdf
