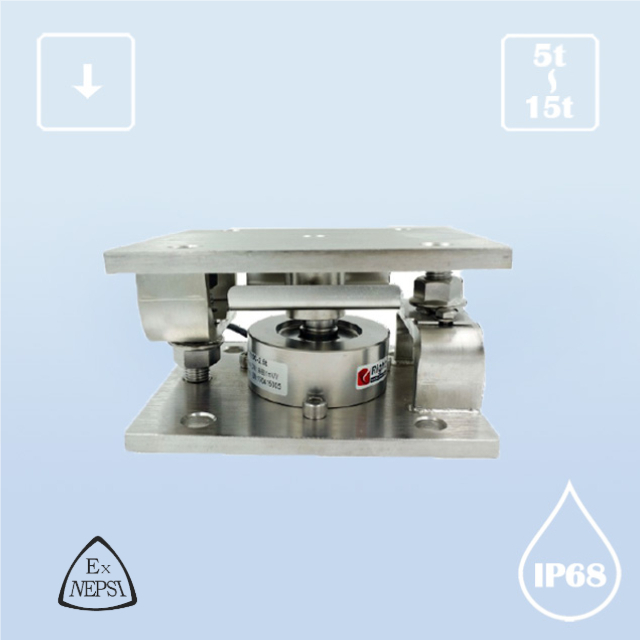

T008 称重模块

额定容量:5,7.5,10,15 T
高度低,变形量小
不锈钢材料
适用于各种仓储,料罐的测力

数量:
  • T008
  • Right
  • 称重模块
  • 20 kN以上
  • IP68
产品描述


安装尺寸



T008 安装图纸






参数表


参数

Specifications

技术指标 / Technique

灵敏度

Sensitivity

2.0±0.1% mV/V

零点平衡

Zero Balance

±3% mV/V

非线性

Non-linearity

0.03% F.S.

滞后误差

Hysteresis Error

0.03% F.S.

重复性

Repetition

0.02% F.S.

蠕变(30分钟)

Creep (30 min)

0.05% F.S.

温度对灵敏度漂移

Temp. effect on sensitivity (TKc)

0.03% F.S. / 10℃

温度对零点漂移

Temp. effect on zero balance (TKo)

0.03% F.S. / 10℃

输入电阻

Input Resistance

780±20 Ω

输出电阻

Output Resistance

700±10 Ω

绝缘电阻

Insulating Resistance

≥5000MΩ/ 100VDC

激励电压

Excitation Voltage

5~15 V

最大激励电压

Max. excitation Voltage

20 V

温度补偿范围

Compensation Range

-10〜60℃

工作温度范围

Service Temperature Range

-20〜80℃

安全负载

Limit load (E L)

150% F.S.

破坏负载

Breaking load (E d)

200% F.S.

电缆线尺寸

Cable Size

φ5×4000 mm

材料

Material (Measuring element)

不锈钢

保护等级

IP Class

IP68







特点及应用


高度低,变形量小

不锈钢材料材料

可定制,防护等级:IP68

适用于各种仓储,配料罐的测力





接线方式


布线规程




下载  T008 .pdf
