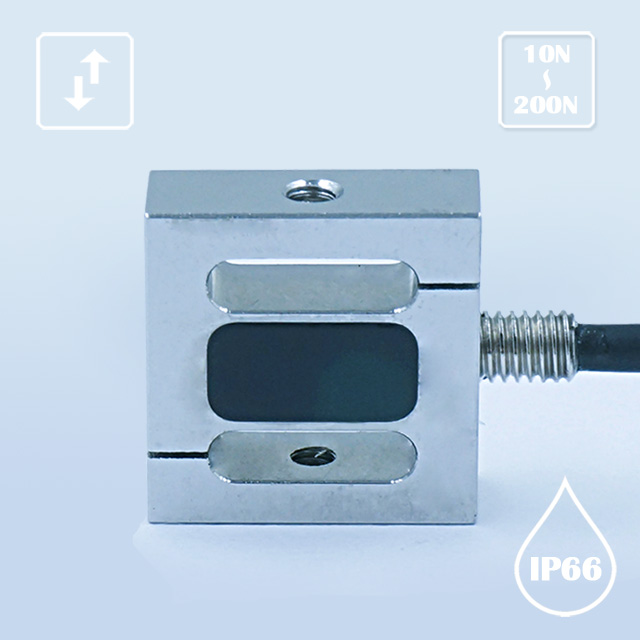

R030 微型拉压双向测力传感器

广泛应用于电脑等各种3C产品按键力测试、各种开关键测试;
各种插拔力测试、医疗检测、及其他工业测试,动态响应频率高。

材质:
外观:
数量:
  • R030
  • Right
  • 拉压向
  • 1N〜100N
  • IP66
产品描述



安装尺寸


R030 安装图纸





参数表


参数

Specifications


技术指标/Technique


额定量程

Capacity

10,20,30,50,100,200 N

灵敏度

Sensitivity

2.0±10% mV/V

零点平衡

Zero Balance

±0.02 mV/V

非线性

Non-linearity

0.05%F.S.

滞后误差

Hysteresis Error

0.05%F.S.

重复性

Repetition

0.05%F.S.

蠕变(30分钟)

Creep (30 min)

0.05%F.S.

温度对灵敏度漂移

Temp. effect on sensitivity (TKc)

0.05%F.S. / 10℃

温度对零点漂移

Temp. effect on zero balance (TKo)

0.05%F.S. / 10℃

输入电阻

Input Resistance

350±30 Ω

输出电阻

Output Resistance

350±5 Ω

绝缘电阻

Insulating Resistance

≥5000MΩ/ 100VDC

激励电压

Excitation Voltage

5 V

最大激励电压

Max. excitation Voltage

15 V

温度补偿范围

Compensation Range

-10〜60℃

工作温度范围

Service Temperature Range

-20〜80℃

安全负载

Limit load (E L)

150%F.S.

破坏负载

Breaking load (E d)

300%F.S.

电缆线尺寸

Cable Size

φ2×4000 mm

单件重量

Weight (G),approx.

0.1 kg

材料

Material (Measuring element)

不锈钢

保护等级

IP Class

IP66






特点及应用


微型传感器、精度高、带过载保护功能;

不锈钢材料;

拉压双向;

主要用于电脑等各种3C产品按键力测试、各种开关键测试、各种插拔力测试、医疗检测、及其他工业测试

动态响应频率高。





受力方向


R178 受力方式





接线方式

布线规程





下载  R030.pdf
