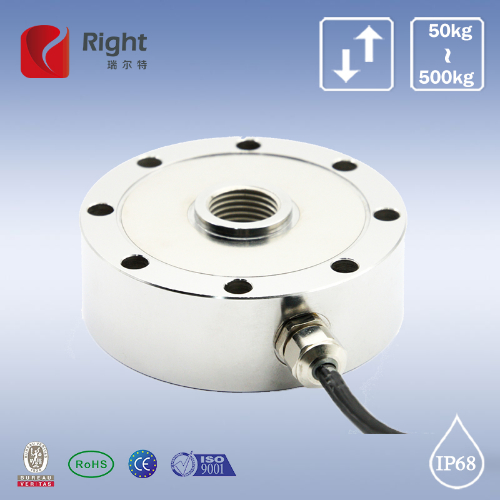

R167 拉压双向测力传感器

广泛应用于汽车压装、自动化组装、3C产品测试;
新能源产品组装、医疗检测、机器人领域、模具组装;
及其他工业测试、测量及控制系统。

材质:
外观:
数量:
  • R167
  • Right
  • 拉压向
  • 100N〜1000N  1KN〜20kN
  • IP68
产品描述



安装尺寸


R167 安装尺寸





参数表


参数

Specifications


技术指标 / Technique


额定量程

capacity

50,100,200,300,500 kg

灵敏度

Sensitivity

2.0±0.1% mV/V

零点平衡

Zero Balance

±2% F.S.

非线性

Non-linearity

0.03% F.S.

滞后误差

Hysteresis Error

0.03% F.S.

重复性

Repetition

0.03% F.S.

蠕变(30分钟)

Creep (30 min)

0.03% F.S.

温度对灵敏度漂移

Temp. effect on sensitivity (TKc)

0.03% F.S. / 10℃

温度对零点漂移

Temp. effect on zero balance (TKo)

0.03% F.S. / 10℃

输入电阻

Input Resistance

780±20 Ω

输出电阻

Output Resistance

700±10 Ω

绝缘电阻

Insulating Resistance

≥5000 MΩ / 100VDC

激励电压

Excitation Voltage

5~15 V

最大激励电压

Max. excitation Voltage

20 V

温度补偿范围

Compensation Range

-10〜60℃

工作温度范围

Service Temperature Range

-20〜80℃

安全负载

Limit load (E L)

150% F.S.

破坏负载

Breaking load (E d)

200% F.S.

电缆线尺寸

Cable Size

φ5×4000 mm

材料

Material (Measuring element)

不锈钢(stainless steel)

保护等级

IP Class

IP68







特点及应用


外形尺;

不锈钢尺寸;

汽车压装、自动化组装、3C产品测试、新能源产品组装、医疗检测、机器人领域、

模具组装及其他工业测试、测量及控制系统。





受力方向


R118B 受力方式





接线方式

布线规程




下载  R167.pdf
