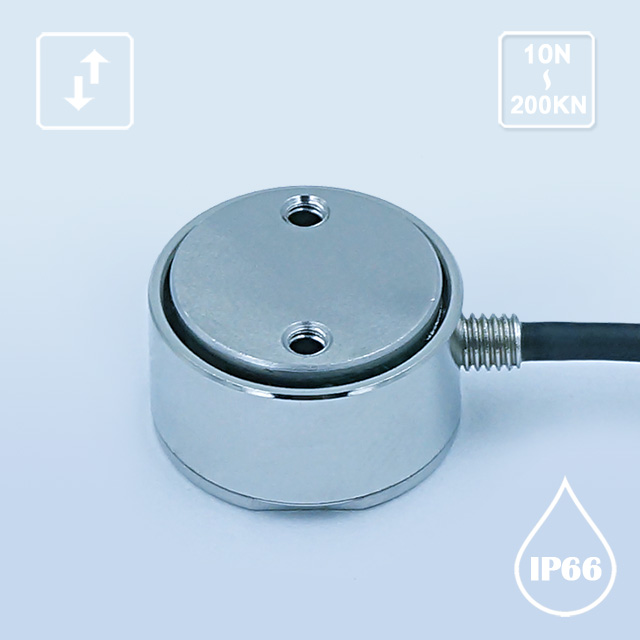

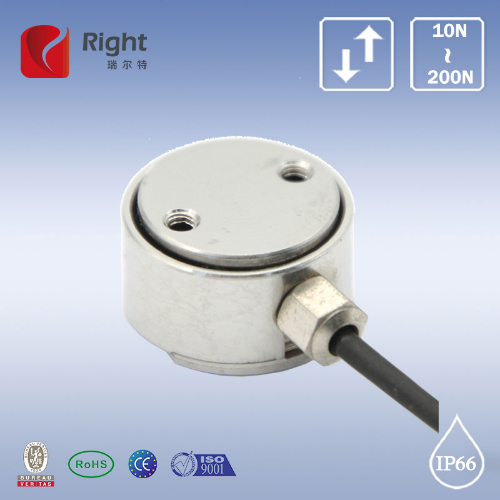

R105A 圆形拉压向传感器

广泛应用于汽车压装、自动化组装、3C产品测试;
新能源产品组装、医疗检测、机器人、模具组装;
及其他工业测试、测量及系统。

材质:
功能:
数量:
  • R105A
  • Right
  • 拉压向
  • 1N〜100N
  • IP66
产品描述



安装尺寸


R105A 安装图纸




参数表


参数

Specifications


技术指标 / Technique


额定量程

Capacity

10,20,50,100,200 N

灵敏度

Sensitivity

2.0±10% mV/V

零点平衡

Zero Balance

±0.02 mV/V

非线性

Non-linearity

0.1% F.S.

滞后误差

Hysteresis

0.1% F.S.

重复性

Repetition

0.1% F.S.

蠕变(30分钟)

Creep (30 min)

0.05% F.S.

温度对灵敏度漂移

Temp. effect on sensitivity (TKc)

0.05% F.S. / 10℃

温度对零点漂移

Temp. effect on zero balance (TKo)

0.05% F.S. / 10℃

输入电阻

Input Resistance

350±30 Ω

输出电阻

Output Resistance

350±5 Ω

绝缘电阻

Insulating Resistance

≥5000 MΩ / 100VDC

激励电压

Excitation Voltage

5 V

最大激励电压

Max. excitation Voltage

15 V

温度补偿范围

Compensation Range

-10〜60℃

工作温度范围

Service Temperature Range

-20〜80℃

安全负载

Limit load (E L)

150% F.S.

破坏负载

Breaking load (E d)

300% F.S.

电缆线尺寸

Cable Size

φ2×4000 mm

单件重量

Weight (G),approx.

0.1kg

材料

Material (Measuring element)

不锈钢(stainless steel)

保护等级

IP Class

IP66






特点及应用


微型传感器、进度高、带过载保护功能;

不锈钢或者铝合金材料;

拉压双向;

动态响应频率高;

主要用于汽车压装、自动化组装、3C产品测试、新能源产品组装、医疗检测、机器人、

模具组装及其他工业测试、测量及系统。




受力方式


R105A 受力方式




接线方式

布线规程




下载  R105A.pdf
