T312L 拉压双向测力传感器

广泛应用于试验机、汽车衡、料斗秤、各种工业称重系统;
还应用于汽车压装、自动化组装、3C产品测试、新能源产品组装;
医疗检测。机器人领域及模具组装和其他工业测试。

材质:
外观:
数量:
  • T312L
  • Right
  • 拉压向
  • 20 kN以上
  • IP66
产品描述

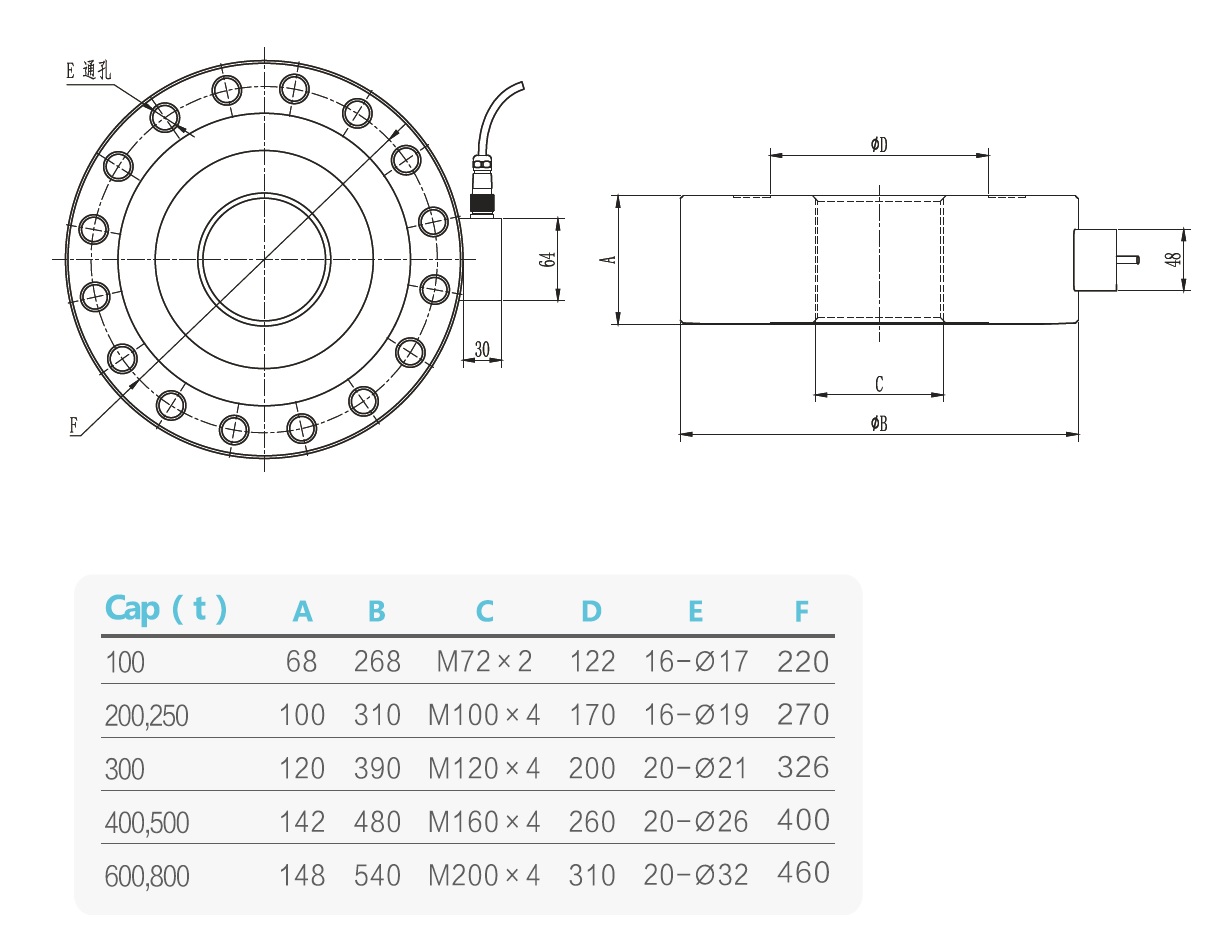

安装尺寸

T312L 安装尺寸





参数表


参数

Specifications


技术指标 / Technique


额定量程

Capacity

100,200,250,300,400,5006,600,800 T

(可定制 1000,1500,2000,2500,3000 T )

灵敏度

Sensitivity

2.0±1% mV/V

零点平衡

Zero Balance

±1% F.S.

非线性

Non-linearity

0.1% F.S.

滞后误差

Hysteresis Error

0.1% F.S.

重复性

Repetition

0.1% F.S.

蠕变(30分钟)

Creep (30 min)

0.05% F.S.

温度对灵敏度漂移

Temp. effect on sensitivity (TKc)

0.05% F.S. / 10℃

温度对零点漂移

Temp. effect on zero balance (TKo)

0.05% F.S. / 10℃

输入电阻

Input Resistance

780±20 Ω

输出电阻

Output Resistance

700±10 Ω

绝缘电阻

Insulating Resistance

≥5000 MΩ/ 100VDC

激励电压

Excitation Voltage

5~15 V

最大激励电压

Max. excitation Voltage

20 V

温度补偿范围

Compensation Range

-10〜40℃

工作温度范围

Service Temperature Range

-10〜70℃

安全负载

Limit load (E L)

150% F.S.

破坏负载

Breaking load (E d)

200% F.S.

电缆线尺寸

Cable Size

φ5×6000 mm

材料

Material (Measuring element)

不锈钢 / 合金钢

保护等级

IP Class

IP66






特点及应用


大量程轮辐式传感器;

优质合金钢 / 不锈钢材料;

拉压双向;

用于试验机、汽车衡、料斗秤、各种工业称重系统;

可定制其他量程。

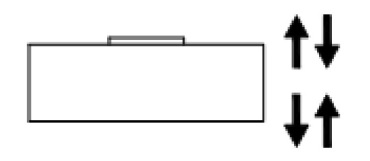

受力方向


R118B 受力方式





接线方式

布线规程





下载   T312L.pdf
