T903 静态扭矩传感器

适用于静态、非连续旋转的扭矩值测量。
材质:
外观:
状态:
数量:
  • T903

  • Right

  • 扭力

  • 0.1~ 5Nm  5~50Nm

  • IP65

产品描述



●产品特点

·

静态扭矩传感器;

结构紧凑、容易安装;

防护等级IP65;

用于静态、非连续旋转的扭矩值测量;

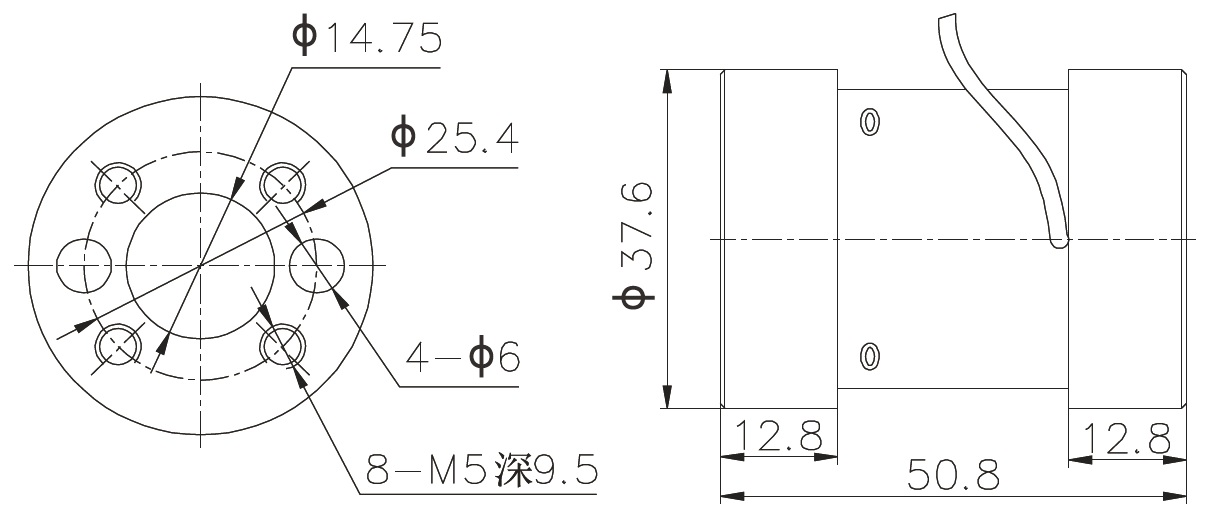

●安装尺寸


T903 安装图纸







●参数表


额定量程

Capacity

0.2,0.5,1,2,5,6,10,

20,30,50,100,150 N.m

灵敏度

Sensitivity

1.5±10% mV/V

零点平衡

Zero Balance

±2% F.S.

非线性

Non-linearity

0.1% F.S.

滞后误差

Hysteresis Error

0.1% F.S.

重复性

Repetition

0.05% F.S.

蠕变(30分钟)

Creep (30 min)

0.1% F.S.

温度对灵敏度漂移

Temp. effect on sensitivity (TKc)

0.05% F.S./10℃

温度对零点漂移

Temp. effect on zero balance (TKo)

0.05% F.S./10℃

输入电阻

Input Resistance

410±20 Ω

输出电阻

Output Resistance

350±10 Ω

绝缘电阻

Insulation Resistance

≥5000 MΩ / 100VDC

激励电压

Excitation Voltage

5〜15 V

最大激励电压

Max. excitation Voltage

20 V

温度补偿范围

Compensation Range

-10〜60℃

工作温度范围

Service Temperature Range

-20〜80℃

安全负载

Limit load (E L)

120% F.S.

破坏负载

Breaking load (E d)

150% F.S.

电缆线尺寸

Cable Size

φ3×4000 mm

材料

Material (Measuring element)

铝合金(aluminum alloy)

单件重量

Weight (G),approx.

0.2 kg

保护等级

IP Class

IP65

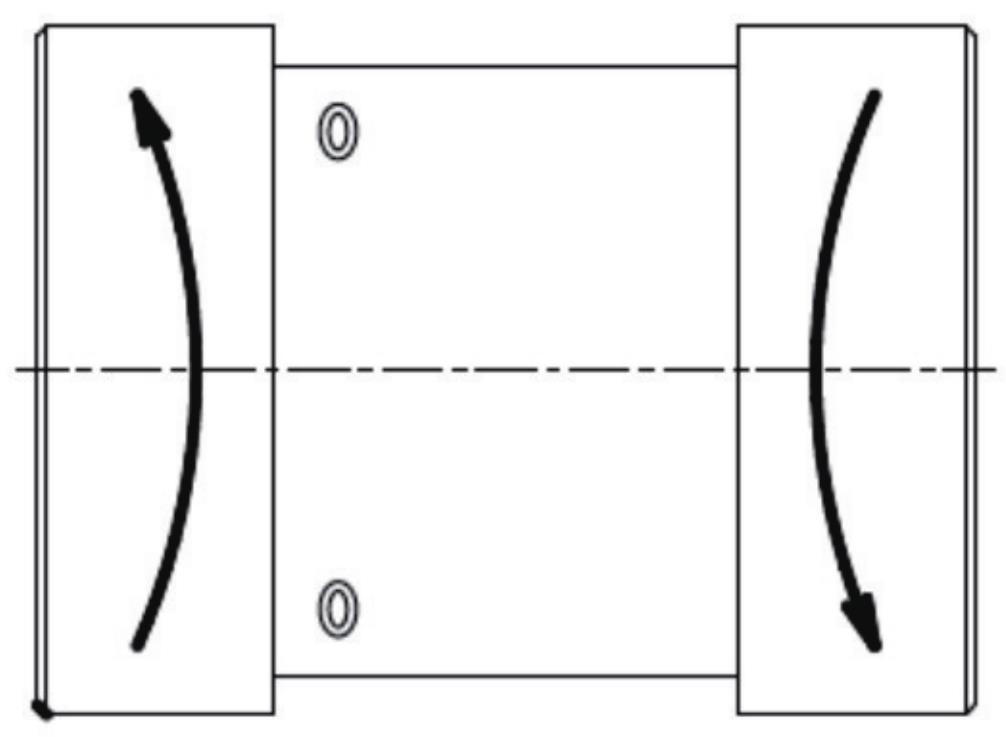

●受力方向                   ●接线方式


Load_T903接线-1










●下载

T903.pdf
