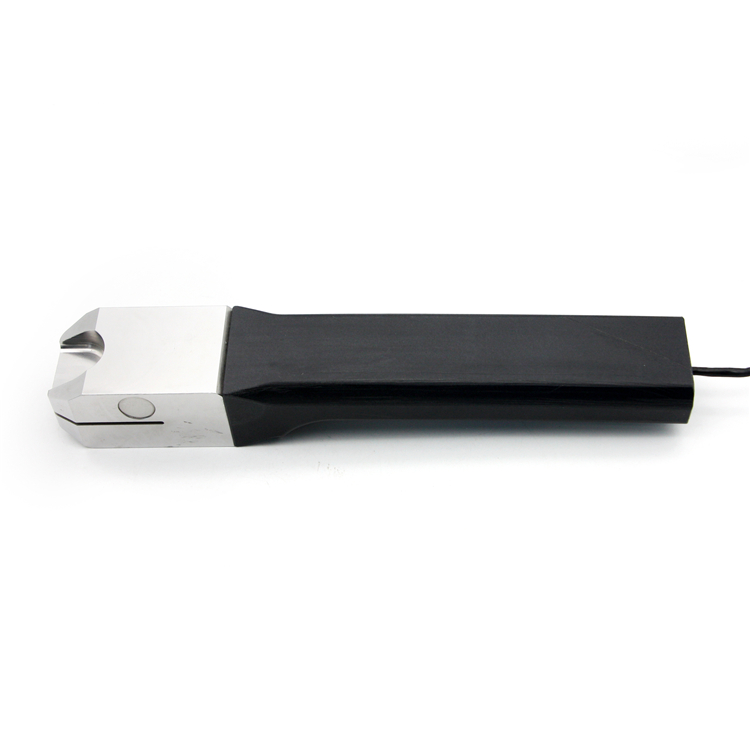

R260 夹紧力测量传感器

夹力测量传感器,结构紧凑,不锈钢/合金钢材质;可用于电焊压力测力及夹紧力测试,也可以用于自动化组装,3C 产品测试,医疗检测,机器人领域等测量测试系统。
本产品为我公司专利设计。
材质:
状态:
数量:
  • R260

  • Right

  • 张力  定制

  • 1KN〜20kN

  • IP67

产品描述



安装尺寸


R260 安装图纸





参数


参数

Specifications

技术指标 / Technique

额定量程

Capacity

5,10,15 kN

灵敏度

Sensitivity

1.5±10% mV/V

零点平衡

Zero Balance

±0.03% mV/V

非线性

Non-linearity

0.1% F.S.

滞后误差

Hysteresis Error

0.1% F.S.

重复性

Repetition

0.05% F.S.

蠕变(30分钟)

Creep (30 min)

0.05% F.S.

温度对灵敏度漂移

Temp. effect on sensitivity (TKc)

0.05% F.S. / 10℃

温度对零点漂移

Temp. effect on zero balance (TKo)

0.05% F.S. / 10℃

输入电阻

Input Resistance

385±20 Ω

输出电阻

Output Resistance

350±10 Ω

绝缘电阻

Insulating Resistance

≥5000 MΩ / 100VDC

激励电压

Excitation Voltage

5~15 V

最大激励电压

Max. excitation Voltage

20 V

温度补偿范围

Compensation Range

-10〜60℃

工作温度范围

Service Temperature Range

-20〜80℃

安全负载

Limit load (E L)

150% F.S.

破坏负载

Breaking load (E d)

200% F.S.

电缆线尺寸

Cable size

φ4×4000 mm

单件重量

Weight (G),approx.

0.3 kg

材料

Material (Measuring element)

不锈钢/合金钢

(stainless steel or alloy steel)

保护等级

IP Class

IP67






特点及应用


结构紧凑

不锈钢 / 合金钢材料

可用于电焊压力测量及夹紧力测试

汽车压装、自动化组装、3C产品测试、新能源产品组装、医疗检测、机器人领域、模具组装及其他工业测试、测量及控制系统。




受力方向


R260 受力方式





接线方式

布线规程




下载  R260.pdf
