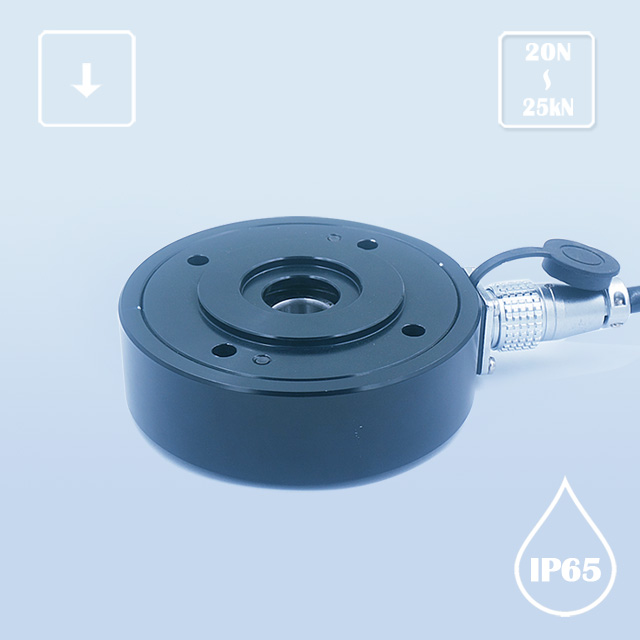

T201 张力测量传感器

适用于钢丝绳张力测量。

材质:
定义:
数量:
  • T201
  • Right
  • 张力
  • 1N〜100N  20 kN以上
  • IP65
产品描述



安装尺寸



T201 张力安装尺寸







参数表


参数

Specifications

技术指标 / Technique

额定量程

Capacity

20N~25 kN

灵敏度

Sensitivity

2.0±0.2% mV/V

零点平衡

Zero Balance

±2% F.S.

非线性

Non-linearity

0.25% F.S.

滞后误差

Hysteresis Error

0.25% F.S.

重复性

Repetition

0.1% F.S.

蠕变(30分钟)

Creep (30 min)

0.1% F.S.

温度对灵敏度漂移

Temp. effect on sensitivity (TKc)

0.05% F.S. / 10℃

温度对零点漂移

Temp. effect on zero balance (TKo)

0.05% F.S. / 10℃

输入电阻

Input Resistance

410±10 Ω

输出电阻

Output Resistance

350±5 Ω

绝缘电阻

Insulating Resistance

≥5000MΩ / 100VDC

激励电压

Excitation Voltage

5~15 V

最大激励电压

Max. excitation Voltage

20 V

温度补偿范围

Compensation Range

-20〜80℃

工作温度范围

Service Temperature Range

-20〜80℃

安全负载

Limit load (E L)

120% F.S.

破坏负载

Breaking load (E d)

200% F.S.

电缆线尺寸

Cable size

φ5×3000 mm

保护等级

IP Class

IP65







特点及应用


张力测量传感器

结构紧凑便于安装

防护等级,IP 65

超强防过载能力

主要用于钢丝绳张力测量




受力方向


T201-4





接线方式


布线规程




下载  T201 .pdf
