R135 工装夹具测试传感器

用于上下模,工装夹具等需要测试平行度场合
专利产品,仿冒必究

材质:
定义:
数量:
  • R135
  • Right
  • 定制
  • 100N〜1000N
  • IP66
产品描述



安装尺寸


R135-2





参数


参数

Specifications

技术指标 / Technique

额定量程

Capacity

50,100,200,500 N

灵敏度

Sensitivity

0.5±20% mV/V

零点平衡

Zero Balance

±2% F.S.

非线性

Non-linearity

0.05% F.S.

滞后误差

Hysteresis Error

0.05% F.S.

温度对灵敏度漂移

Temp. effect on sensitivity (TKc)

0.05% F.S. / 10℃

温度对零点漂移

Temp. effect on zero balance (TKo)

0.05% F.S. / 10℃

输入电阻

Input Resistance

350±10 Ω

输出电阻

Output Resistance

350±10 Ω

绝缘电阻

Insulating Resistance

≥5000 MΩ/ 100VDC

激励电压

Excitation Voltage

5 V

最大激励电压

Max. excitation Voltage

10 V

温度补偿范围

Compensation Range

-10〜60℃

工作温度范围

Service Temperature Range

-20〜80℃

安全负载

Limit load (E L)

150% F.S.

破坏负载

Breaking load (E d)

300% F.S.

电缆线尺寸

Cable size

φ3×3000 mm

保护等级

IP Class

IP66






特点及应用


不锈钢材料

精度高,测量稳定可靠

用于上下模,工装夹具等需要测试平行度场合

可定制多种规格

专利产品,仿冒必究

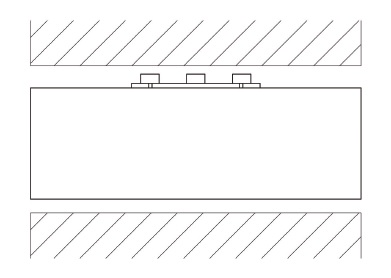

受力方向


r135-3





接线方式


布线规程




下载   R135.pdf
