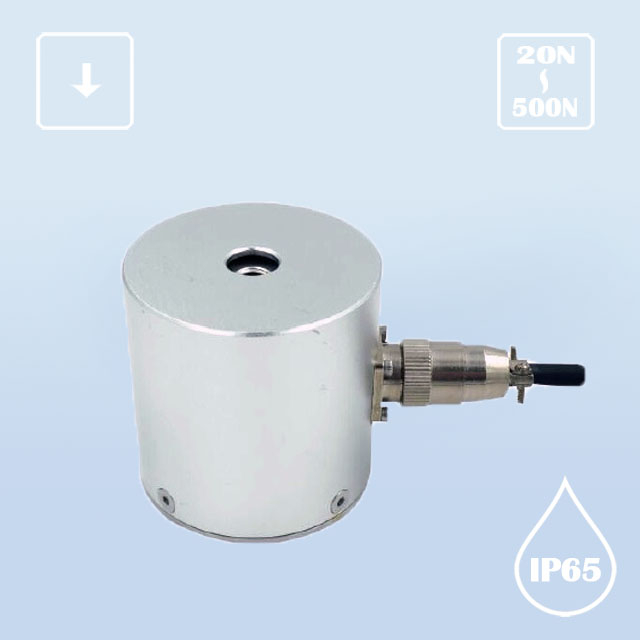

R094 拉压双向按键力传感器

适用于按键力测试,接触力的测试,汽车压装,自动化组装,3C产品测试、新能源产品组装、医疗检测、机器人领域,模具组装。

材质:
定义:
数量:
  • R094
  • Right
  • 定制
  • 1N〜100N  100N〜1000N
  • IP65
产品描述


安装尺寸


R094 安装图纸






参数表


参数

Specifications

技术指标 / Technique

额定量程

Capacity

2,5,10,20,50 kg

灵敏度

Sensitivity

2.0±10% mV/V

零点平衡

Zero Balance

±3% mV/V

非线性

Non-linearity

0.05 F.S.

滞后误差

Hysteresis Error

0.1% F.S.

重复性

Repetition

0.1% F.S.

蠕变(30分钟)

Creep (30 min)

0.1% F.S.

温度对灵敏度漂移

Temp. effect on sensitivity (TKc)

0.05%F.S. / 10℃

温度对零点漂移

Temp. effect on zero balance (TKo)

0.05%F.S. / 10℃

输入电阻

Input Resistance

385±20Ω

输出电阻

Output Resistance

350±10Ω

绝缘电阻

Insulating Resistance

≥5000MΩ/ 100VDC

激励电压

Excitation Voltage

5 V

最大激励电压

Max. excitation Voltage

15 V

温度补偿范围

Compensation Range

-10〜60℃

工作温度范围

Service Temperature Range

-20〜80℃

安全负载

Limit load (E L)

150%F.S.

破坏负载

Breaking load (E d)

200%F.S.

电缆线尺寸

Cable size

φ5×3000 mm

单件重量

Weight (G),approx.

0.4 kg

材料

Material (Measuring element)

铝合金

(aluminum alloy)

保护等级

IP Class

IP65






特点及应用


5倍过载,高度低,变形量小,安装方便。

拉压双向

主要用于推拉计,接触力测试、汽车压装、自动化组装、3C 产品测试、新能源产品组装、医疗检测、机器人领域,模具组装。

按键力测试,接触力的测试,汽车压装,自动化组装,3C产品测试、新能源产品组装、医疗检测、机器人领域,模具组装。




受力方向


R094 受力方式





接线方式


布线规程




下载  R094.pdf
