当前所在位置: 首页 » 传感器 » 新产品 » T912 压向传感器

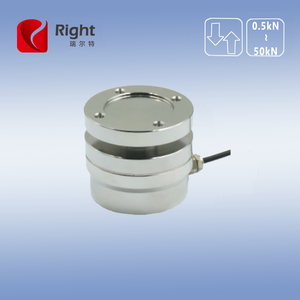

T912 压向传感器

广泛适用于轨道、大型仓储、大型冲床、钢结构厂房。

材质:
外观:
数量:
  • T912
  • Right
  • 压向
  • 100N〜1000N  1KN〜20kN
  • IP68
产品描述


安装尺寸


T912 安装图纸





参数


参数

Specifications


技术指标 / Technique


额定量程

Capacity

>20 N/mm²

零点平衡

Zero Balance

±0.25 F.S.

非线性

Non-linearity

0.1%F.S.

温度对灵敏度漂移

Temp. effect on sensitivity (TKc)

0.03% F.S. / 10℃

温度对零点漂移

Temp. effect on zero balance (TKo)

0.03% F.S. / 10℃

输入电阻

Input Resistance

700±10 Ω

输出电阻

Output Resistance

700±10 Ω

绝缘电阻

Insulating Resistance

≥5000 MΩ / 100VDC

激励电压

Excitation Voltage

5~15 V

最大激励电压

Max. excitation Voltage

20 V

温度补偿范围

Compensation Range

-10〜40℃

工作温度范围

Service Temperature Range

-20〜60℃

安全负载

Limit load (E L)

150% F.S.

破坏负载

Breaking load (E d)

200% F.S.

电缆线尺寸

Cable Size

φ4×2000 mm

单件重量

Weight (G),approx.

0.1 kg

材料

Material (Measuring element)

不锈钢(stainless steel)

保护等级

IP Class

IP68





特点及应用


镶入式安装,使用便捷;

防护等级:IP68;

用于轨道、大型仓储、大型冲床、钢结构厂房






测量方式


T912 测量方式





接线方式

布线规程




下载  T912.pdf
