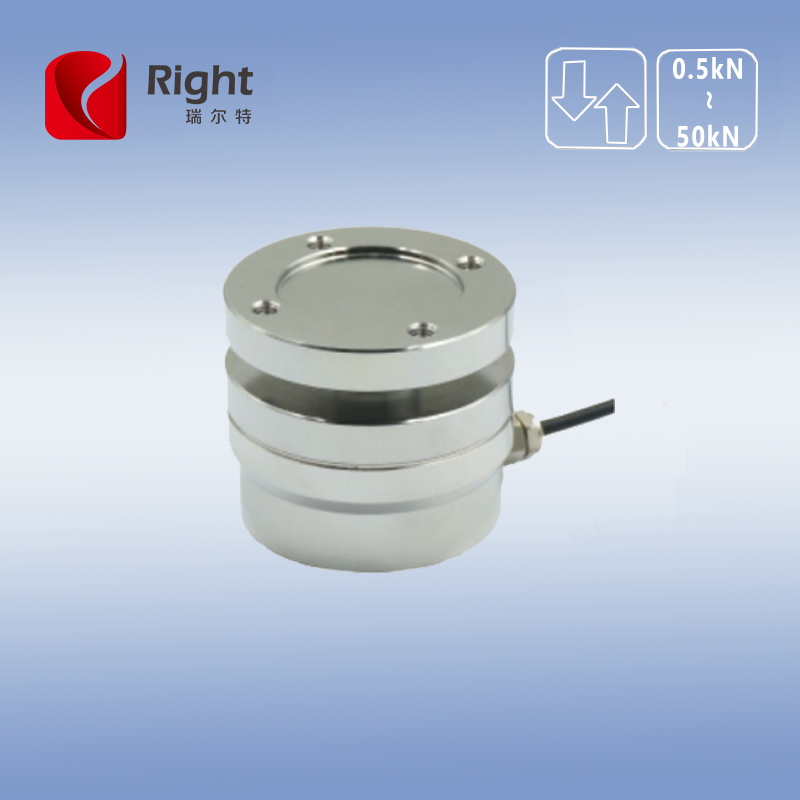

T311 压向力传感器

广泛应用于工业打磨及抛光、汽车压装;
自动化组装、3C产品测试、新能源产品组装;
医疗检测、机器人领域等,抗震动,动态响应频率高。

材质:
外观:
数量:
  • T311
  • Right
  • 压向
  • 100N〜1000N  1KN〜20kN  20 kN以上
  • IP68
产品描述


●特点和用途


变形量小、抗侧载能力强;

不锈钢材料;

可用于工业打磨及抛光;

抗震动,精度高,长期稳定性好,可靠性好,耐疲劳,使用频率高,蠕变性能好,温度漂移小,动态响应频率高;

汽车压装、自动化组装、3C产品测试、新能源产品组装、医疗检测、机器人领域;






●安装尺寸

T311 安装图纸









●参数表


额定量程

Capacity

0.5,1,2,3,5,10,20,30,50,100 kN

灵敏度

Sensitivity

1.5±10% mV/V

零点平衡

Zero Balance

± 2% mV/V

非线性

Non-linearity

0.1% F.S.

滞后误差

Hysteresis Error

0.1% F.S.

重复性

Repetition

0.05% F.S.

蠕变(30分钟)

Creep (30 min)

0.1% F.S.

温度对灵敏度漂移

Temp. effect on sensitivity (TKc)

0.05% F.S./10℃

温度对零点漂移

Temp. effect on zero balance (TKo)

0.05% F.S./10℃

输入电阻

Input Resistance

780±10 Ω

输出电阻

Output Resistance

700±5 Ω

绝缘电阻

Insulating Resistance

≥5000 MΩ / 100VDC

激励电压

Excitation Voltage

5〜15 V

最大激励电压

Max. excitation Voltage

20 V

温度补偿范围

Compensation Range

-10〜60℃

工作温度范围

Service Temperature Range

-10〜80℃

安全负载

Limit load (E L)

150% F.S.

破坏负载

Breaking load (E d)

300% F.S.

电缆线尺寸

Cable Size

φ4×3000 mm

材料

Material (Measuring element)

不锈钢(stainless steel)

保护等级

IP Class

IP68







●受力方向                  ●接线方式


T311 受力方式

接线1





●下载   T311.pdf
