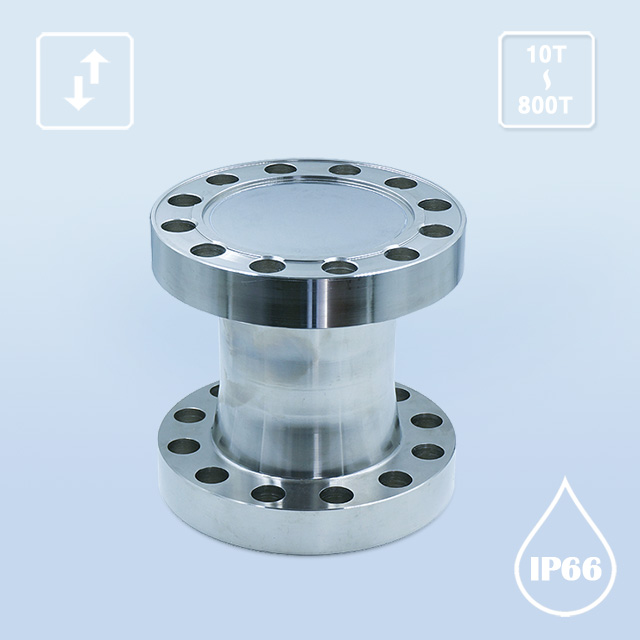

T327 拉压双向测力传感器

可适用于试验机、汽车衡、料斗秤,各种工业称重系统等。
材质:
其他:
状态:
数量:
  • T327

  • Right

  • 拉压向

  • 1KN〜20kN  20 kN以上

  • IP66

产品描述

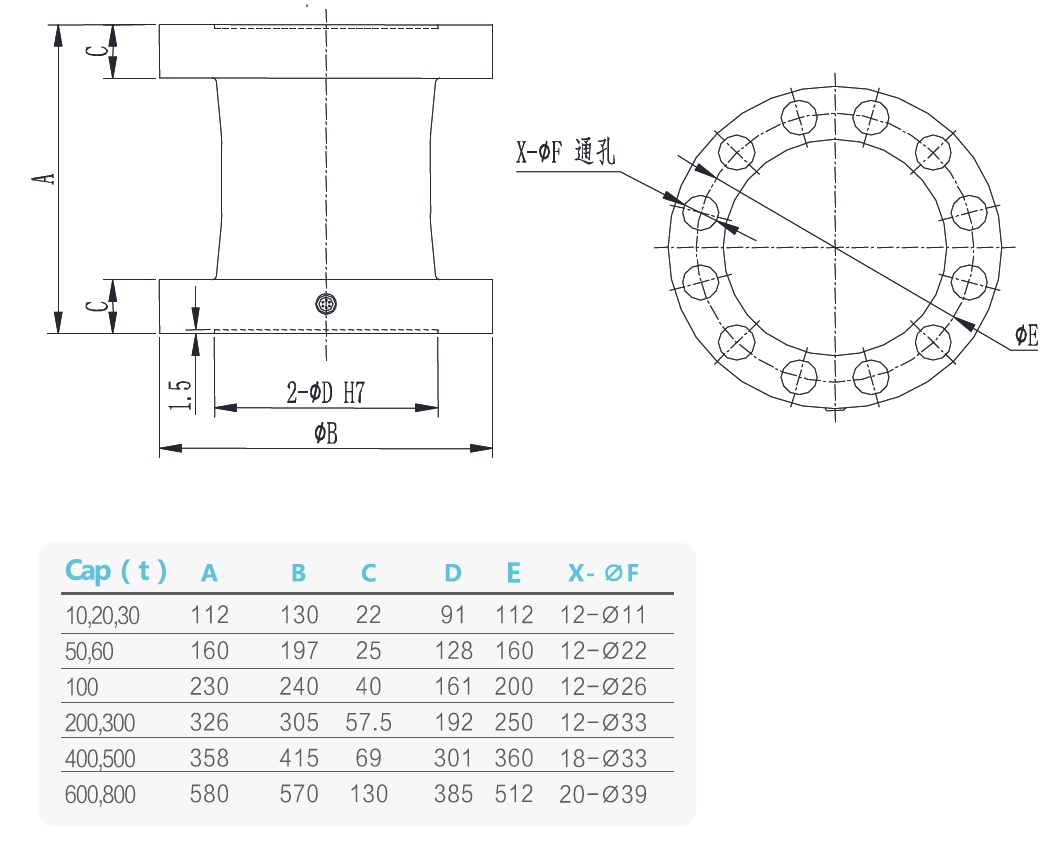

安装尺寸


T327 安装图纸






参数表


参数

Specifications


技术指标 / Technique


额定量程

capacity

10,20,30,50,60,100,

200,300,400,500,600,800 T

灵敏度

Sensitivity

1.5±1% mV/V

零点平衡

Zero Balance

±1% F.S.

非线性

Non-linearity

0.1% F.S.

滞后误差

Hysteresis Error

0.1% F.S.

重复性

Repetition

0.1% F.S.

蠕变(30分钟)

Creep (30 min)

0.05% F.S.

温度对灵敏度漂移

Temp. effect on sensitivity (TKc)

0.05% F.S. / 10℃

温度对零点漂移

Temp. effect on zero balance (TKo)

0.05% F.S. / 10℃

输入电阻

Input Resistance

780±20 Ω

输出电阻

Output Resistance

700±10 Ω

绝缘电阻

Insulating Resistance

≥5000 MΩ/ 100VDC

激励电压

Excitation Voltage

5~15 V

最大激励电压

Max. excitation Voltage

20 V

温度补偿范围

Compensation Range

-10〜40℃

工作温度范围

Service Temperature Range

-20〜70℃

安全负载

Limit load (E L)

150% F.S.

破坏负载

Breaking load (E d)

200% F.S.

电缆线尺寸

Cable Size

φ5×6000 mm

材料

Material (Measuring element)

合金钢 / 不锈钢

保护等级

IP Class

IP66






特点及应用


合金钢 / 不锈钢材料;

拉压双向;

用于试验机、汽车衡、料斗秤,各种工业称重系统等;

可定制其他量程。





受力方向


t327-3





接线方式

布线规程





下载   T327.pdf
