R153E柱形压向力传感器

高温传感器,高度低,变形量小,外形尺寸小,可定制,广泛应用于汽车压装、自动化组装、3C产品测试、新能源产品组装、医疗检测、机器人领域,模具组装及其它工业测试、测量及控制系统
尺寸:
材质:
外形:
状态:
数量:
  • R153E
  • Right
  • 压向
  • 1KN〜20kN  20 kN以上
  • IP66  IP67
产品描述

特点与用途

●高度低,变形量小,外形尺寸小

●不锈钢材料,可定制高温

●防护等级:IP67,可定制

●汽车压装、自动化组装、3C产品测试、新能源产品组装、医疗检测、机器人领域,模具组装及其他工业测试、测量及控制系统

●动态响应频率高

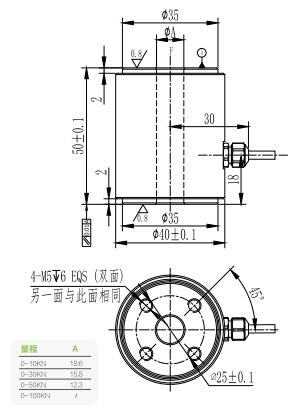

安装尺寸

11


参数表

参数

Specifications

技术指标/Technique

额定量程

Nomial load

10,20,30,50,100KN

输出灵敏度

Rated output

1.3±20%mV/V

零点输出

Zero balance

±3%F.S.

非线性

Non-linearity

±0.2%FS.

滞后

Hysteresis

±0.2%FS.

重复性

Repeatability

±0.2F.S.

蠕变(30min)

Creep(30min)

±0.1%FS.

温度灵敏度漂移

Temp effect on output

0.1%F.S./10℃

零点温度漂移

Temp.effect on zero

0.1%F.S./10℃

输入电阻

Input impedance

380±10Ω

输出电阻

0utut impedance

350±5Ω

绝缘电阻

Insulation

≥500MΩ/100VDC

激励电压

Recommended excitation

5-15V

最大激励电压

Max mum excitation

15V

温度补偿范围

Compensated temp range

0-60℃

工作温度范围

0peration temp rage

-10-150℃

安全超载

Safe overload

150%F.S.

极限超载

Ultimate overload

200%F.S.

电缆尺寸

Cable size

φ5X5m

防护等级

IP class

IP66

受力方式

12

配线图

13
