当前所在位置: 首页 » 传感器 » 快速选择 » T302 微型拉压向传感器

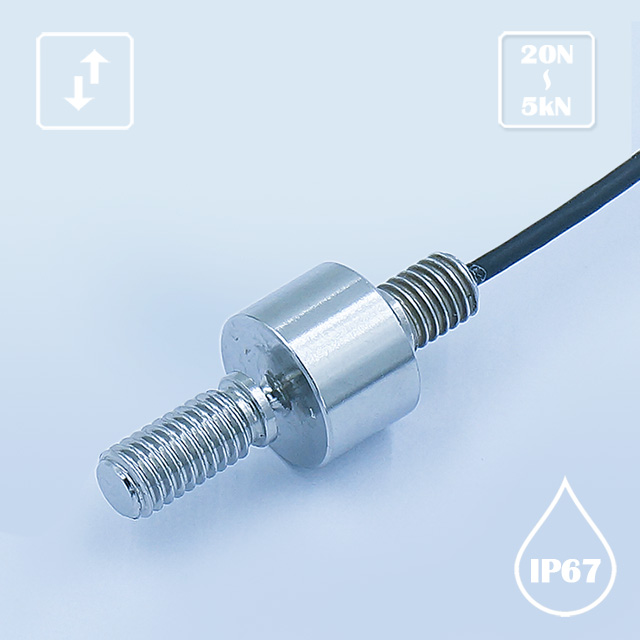

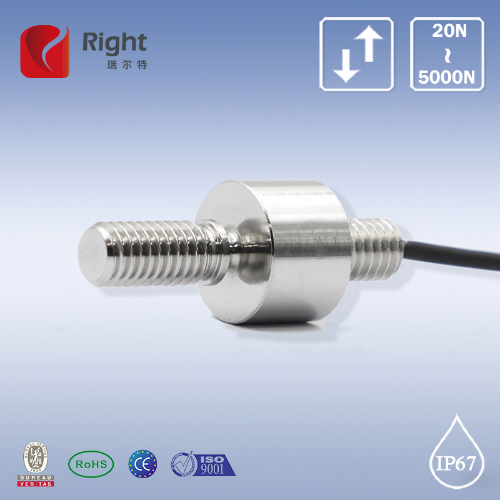

T302 微型拉压向传感器

主要应用于汽车压装、自动化组装、3C产品测试;
新能源产品组装、医疗检测、机器人领域、模具组装;
及其他工业测试、测量及控制系统。

材质:
外观:
数量:
  • T302
  • Right
  • 拉压向
  • 1N〜100N  100N〜1000N
  • IP67
产品描述



安装尺寸


T302 安装尺寸





参数表


参数

Specifications


技术指标


额定量程

Capacity

20,50,100,150,200,300,500 N

1,2,3,4,5 kN

灵敏度

Sensitivity

1.0±20% mV/V

零点平衡

Zero Balance

±0.05 mV/V

非线性

Non-linearity

0.5%F.S.

滞后误差

Hysteresis Error

0.2%F.S.

重复性

Repetition

0.2%F.S.

蠕变(30分钟)

Creep (30 min)

0.1%F.S.

温度对灵敏度漂移

Temp. effect on sensitivity (TKc)

0.05%F.S. / 10℃

温度对零点漂移

Temp. effect on zero balance (TKo)

0.05%F.S. / 10℃

输入电阻

Input Resistance

800〜1100Ω

输出电阻

Output Resistance

800〜1100Ω

绝缘电阻

Insulating Resistance

≥5000MΩ/ 100VDC

激励电压

Excitation Voltage

5〜10V

最大激励电压

Max. excitation Voltage

15V

温度补偿范围

Compensation Range

-10〜60℃

工作温度范围

Service Temperature Range

-20〜80℃

安全负载

Limit load (E L)

150%F.S.

破坏负载

Breaking load (E d)

200%F.S.

电缆线尺寸

Cable Size

φ2×4000 mm /φ3×4000 mm

单件重量

Material (Measuring element)

0.1 kg

材料

Weight (G),approx.

不锈钢

保护等级

IP Class

IP67






特点及应用


微型传感器、高度低、变形量小;

不锈钢材料;

拉压双向;

动态响应频率高;

主要用于汽车压装、自动化组装、3C产品测试、新能源产品组装、医疗检测、

机器人领域、模具组装及其他工业测试、测量及控制系统;







受力方向


2





接线方式


布线规程




下载T302.pdf
