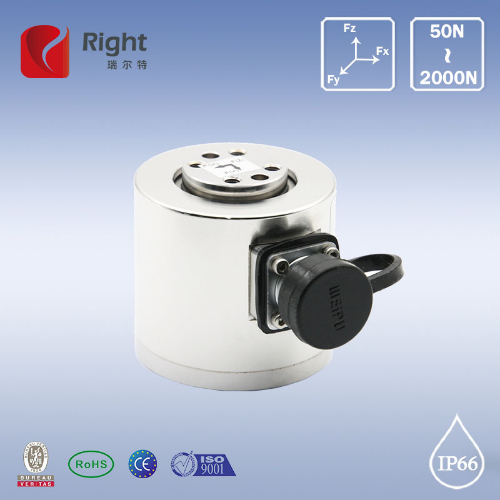

T501 三维力传感器

精度高、抗偏载能力强;
容易安装;
可定制规格;
机器手臂精密控制、曲面研磨抛光、加工中心精雕加工、医疗设备精密测试

数量:
  • T501
  • Right
  • 多维力
  • 5~50Nm  50Nm以上
  • IP66
产品描述


安装尺寸


T501 安装图纸






参数表



参数


Specifications


技术指标 / Technique


额定量程

Capacity

X:50/100/200/300/500/1000/2000

Y:50/100/200/300/500/1000/2000

Z:50/100/200/300/500/1000/2000/5000

灵敏度

Sensitivity

≈1.0 mV/V

零点平衡

Zero Balance

±3% F.S.

非线性

Non-linearity

0.3%F.S.

滞后误差

Hysteresis Error

0.2%F.S.

重复性

Repetition

0.2%F.S.

互扰误差

Interference error

0.5%F.S.

蠕变(30分钟)

Creep (30 min)

0.2%F.S.

温度对灵敏度漂移

Temp. effect on sensitivity (TKc)

0.1%F.S. / 10℃

温度对零点漂移

Temp. effect on zero balance (TKo)

0.1%F.S. / 10℃

输入电阻

Input Resistance

350±10 Ω

输出电阻

Output Resistance

350±10 Ω

绝缘电阻

Insulating Resistance

≥5000MΩ/ 100VDC

激励电压

Excitation Voltage

5〜12 V

最大激励电压

Max. excitation Voltage

15 V

温度补偿范围

Compensation Range

-10~40℃

工作温度范围

Service Temperature Range

-20~75℃

安全负载

Limit load (E L) 150% F.S.

破坏负载

Breaking load (E d)

300%F.S.

电缆线尺寸

Cable Size

φ5x4000 mm

保护等级

IP class

IP66






特点及应用


精度高、抗偏载能力强;抗干扰能力强,稳定性高。


广泛应用于各个工业领域,如产品测试,机器人装配,打磨和抛光等。


新型结构设计优化方法和丰富的设计经验,抑制传感器各方向间的互相干扰,提高传感器刚性的同时保证其灵敏度。


二维、三维或六维力测量,精度高、抗偏载能力强,容易安装,串扰小,耐冲击力,稳定性好,体积小,响应快,过载能力强,可


用于军工等级的测量,机器手臂精密控制、曲面研磨抛光,加工中心精雕加工、医疗设备精密测试,接受定制规格。


三维力测量,精度高、抗偏载能力强,容易安装,串扰小,耐冲击力,稳定性好,体积小,响应快,可用于军工等级的测量,机器


手臂精密控制、曲面研磨抛光,加工中心精雕加工、医疗设备精密测试,接受定制规格。




受力方向


t501-2





接线方式


接线方式




下载T501.pdf
