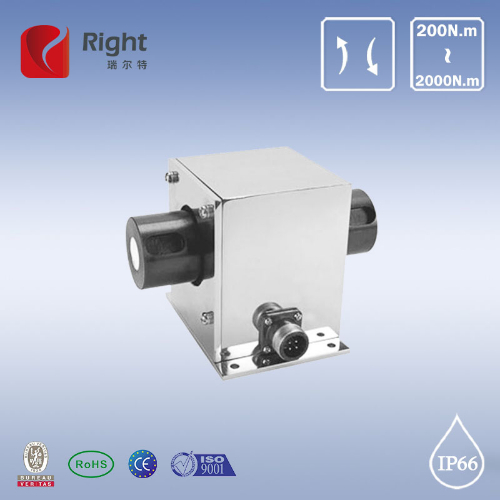

T908D 动态扭矩传感器

电阻应变为敏感元件和集成电路构成的一体产品;
电刷供电,可测量正反两方向扭矩值;
两端均为键连接,安装使用方便。
定义:
状态:
数量:
  • T908D

  • Right

  • 扭力

  • 50Nm以上

  • IP66

产品描述



安装尺寸


T908D 安装图纸





参数表


参数

Specifications

技术指标 / Technique

额定量程

Capacity

200,300,500,1000,2000 N.m

灵敏度

Sensitivity

1.0~1.5 mV/V

零点平衡

Zero Balance

±1% F.S.

非线性

Non-linearity

0.2% F.S.

滞后误差

Hysteresis Error

0.2% F.S.

重复性

Repetition

0.1% F.S.

蠕变(30分钟)

Creep (30 min)

0.1% F.S.

温度对灵敏度漂移

Temp. effect on sensitivity (TKc)

0.05%F.S. / 10℃

温度对零点漂移

Temp. effect on zero balance (TKo)

0.05%F.S. / 10℃

输入电阻

Input Resistance

350/700±10 Ω

输出电阻

Output Resistance

350/700±10 Ω

绝缘电阻

Insulation Resistance

≥2000MΩ/ 100VDC

激励电压

Excitation Voltage

12 V

最大激励电压

Max. excitation Voltage

15 V

温度补偿范围

Compensation Range

-10〜60℃

工作温度范围

Service Temperature Range

-30〜60℃

安全负载

Limit load (E L)

120% F.S.

破坏负载

Breaking load (E d)

150% F.S.

电缆线尺寸

Cable size

3000 mm

防护等级

IP Class

IP66






特点及应用


电阻应变为敏感元件和集成电路构成的一体产品

精度高,性能稳定可靠

电刷供电,可测量正反两方向扭矩值

两端均为键连接,安装使用方便

最高转速100转/分钟





受力方向


t903-2





接线方式


布线规程




下载  T908D.pdf
