T320A
Right
拉压向
100N〜1000N, 1KN〜20kN, 20 kN以上
IP66

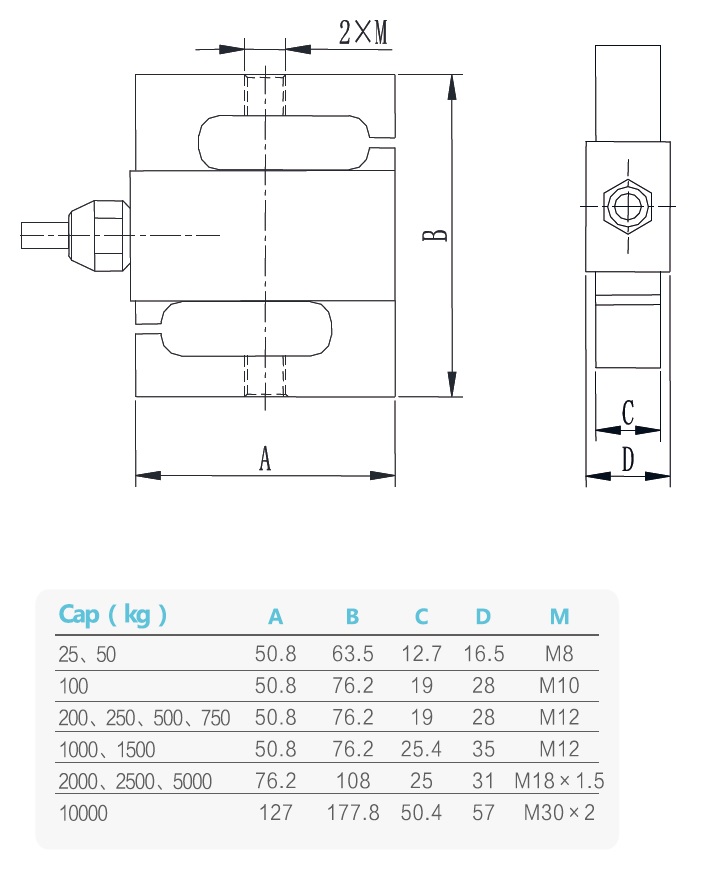

安装尺寸
参数表
参数 | Specifications | 技术指标 / Technique |
额定量程 | Capacity | 25,50,100,200,250,500 kg 0.75,1,1.5,2,2.5,5,10 T |
灵敏度 | Sensitivity | 3.0±1％ mV/V |
零点平衡 | Zero Balance | ±0.06 mV/V |
非线性 | Non-linearity | 0.03％ F.S. |
滞后误差 | Hysteresis Error | 0.03％ F.S. |
重复性 | Repetition | 0.03％ F.S. |
蠕变（30分钟） | Creep (30 min) | 0.024％ F.S. |
温度对灵敏度漂移 | Temp. effect on sensitivity (TKc) | 0.02％ F.S. / 10℃ |
温度对零点漂移 | Temp. effect on zero balance (TKo) | 0.02％ F.S. / 10℃ |
输入电阻 | Input Resistance | 381±10 Ω |
输出电阻 | Output Resistance | 350±5 Ω |
绝缘电阻 | Insulating Resistance | ≥5000 MΩ/ 100VDC |
激励电压 | Excitation Voltage | 5~15 V |
最大激励电压 | Max. excitation Voltage | 20 V |
温度补偿范围 | Compensation Range | -10〜40℃ |
工作温度范围 | Service Temperature Range | -30〜70℃ |
安全负载 | Limit load (E L) | 150％ F.S. |
破坏负载 | Breaking load (E d) | 200％ F.S. |
电缆线尺寸 | Cable Size | φ5×3000 mm |
材料 | Material (Measuring element) | 合金钢（Alloy steel） |
保护等级 | IP Class | IP66 |
特点及应用
S型传感器，精度高；
安装方便；
拉压双向；
主要用于推、拉力计、料斗秤、各种工业称重系统等。
受力方向
接线方式
下载
T320A .pdf
