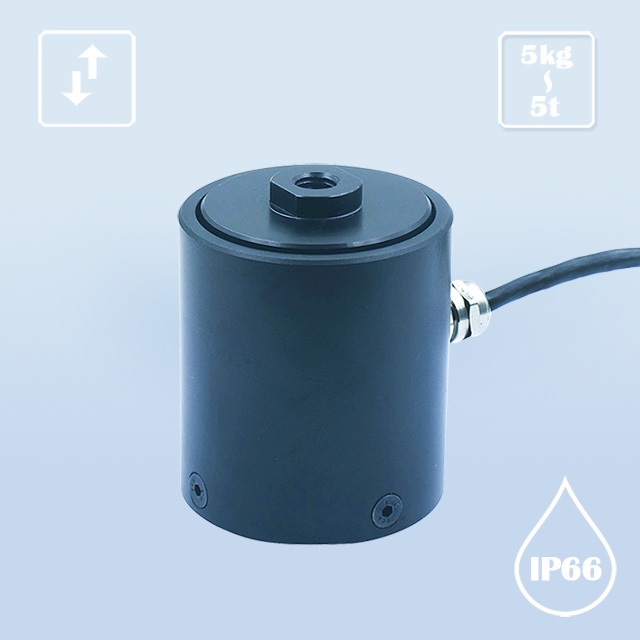

T323 拉压双向测力传感器

主要用于推、拉力计、料斗秤、各种工业称重系统等;
汽车压装、自动化组装、3C产品测试、新能源产品组装、医疗检测、机器人领域、模具组装。
材质:
外观:
状态:
数量:
  • T323

  • Right

  • 拉压向

  • 1N〜100N  100N〜1000N  1KN〜20kN  20 kN以上

  • IP66

产品描述



安装尺寸

T323 安装图纸





参数表


参数

Specifications


技术指标 / Technique


额定量程

Capacity

5,10,20,50,100,200,250,500 kg

1000,2000,3000,5000 kg

灵敏度

Sensitivity

2.0±2.5% mV/V

零点平衡

Zero Balance

0.02 mV/V

非线性

Non-linearity

0.03% F.S.

滞后误差

Hysteresis Error

0.03% F.S.

重复性

Repetition

0.03% F.S.

蠕变(30分钟)

Creep (30 min)

0.03% F.S.

温度对灵敏度漂移

Temp. effect on sensitivity (TKc)

0.02% F.S. / 10℃

温度零点漂移

Temp. effect on zero balance (TKo)

0.02% F.S. / 10℃

输入电阻

Input Resistance

385±50 Ω

输出电阻

Output Resistance

350±10 Ω

绝缘电阻

Insulating Resistance

≥5000 MΩ/ 100VDC

激励电压

Excitation Voltage

5~15 V

最大激励电压

Max. excitation Voltage

20 V

温度补偿范围

Compensation Range

-10〜40℃

工作温度范围

Service Temperature Range

-20〜70℃

安全负载

Limit load (E L)

150% F.S.

破坏负载

Breaking load (E d)

200% F.S.

电缆线尺寸

Cable Size

φ5×3000 mm

单件重量

Weight (G),approx.

0.1 kg

材料

Material (Measuring element)

铝合金(5~500kg)

合金钢(1~5t)

保护等级

IP Class

IP68






特点及应用


高度低,变形量小;

拉压双向;

主要用于推、拉力计、料斗秤、各种工业称重系统等;

汽车压装、自动化组装、3C产品测试、新能源产品组装、医疗检测、机器人领域、模具组装





受力方向


T323-3






接线方式

布线规程





下载  T323.pdf
