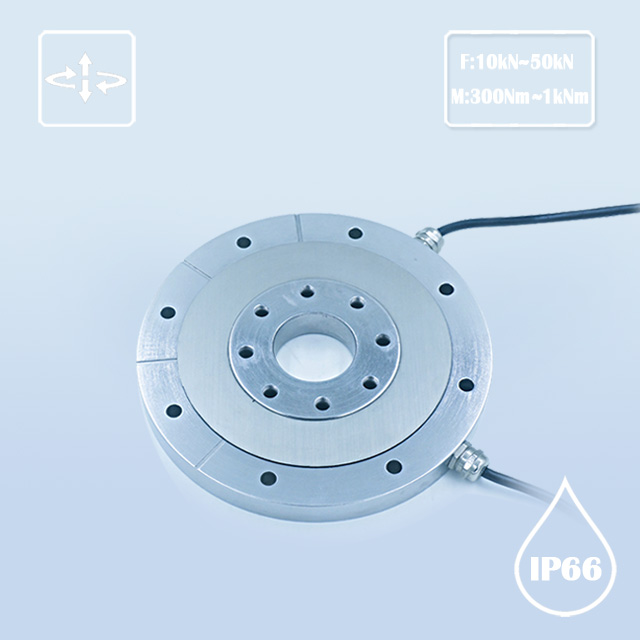

T551 压扭复合传感器

压扭复合力传感器;
两信号互扰误差小;
高度低、易于安装;
接受定制规格;
应用于汽车压装、自动化组装、3C产品测试、新能源产品组装、医疗检测、
机器人领域、模具组装及其他工业测试、测量及控制系统。
状态:
数量:
  • T551

  • Right

  • 多维力

  • 1KN〜20kN  20 kN以上  50Nm以上

  • IP66

产品描述



安装尺寸


T551 安装尺寸







参数表



参数


Specifications


技术指标 / Technique


额定量程

Capacity

F:10/20/30/50 kN

M:300/500/700/1000 N.m

灵敏度

Sensitivity

1.0±10% mV/V

零点平衡

Zero Balance

±2% F.S.

非线性

Non-linearity

0.1% F.S.

滞后误差

Hysteresis Error

0.1% F.S.

重复性

Repetition

0.1% F.S.

互扰误差

Interference error

0.2% F.S.

蠕变(30分钟)

Creep (30 min)

0.05% F.S.

温度对灵敏度漂移

Temp. effect on sensitivity (TKc)

0.05% F.S. / 10℃

温度对零点漂移

Temp. effect on zero balance (TKo)

0.05% F.S. / 10℃

输入电阻

Input Resistance

780±20 Ω

输出电阻

Output Resistance

700±10 Ω

绝缘电阻

Insulating Resistance

≥5000 MΩ / 100VDC

激励电压

Excitation Voltage

5〜15 V

最大激励电压

Max. excitation Voltage

20 V

温度补偿范围

Compensation Range

-10~40℃

工作温度范围

Service Temperature Range

-20~75℃

安全负载

Limit load (E L) 150% F.S.

破坏负载

Breaking load (E d)

200% F.S.

电缆线尺寸

Cable Size

φ5x4000 mm

单件重量

Weight (G),approx.

0.6 Kg

保护等级

IP Class

IP66







特点及应用


压扭复合力传感器;

两信号互扰误差小;

高度低、易于安装;

接受定制规格;

应用于汽车压装、自动化组装、3C产品测试、新能源产品组装、医疗检测、

机器人领域、模具组装及其他工业测试、测量及控制系统。







受力方向


T550-2




接线方式


接线方式




下载T551.pdf
